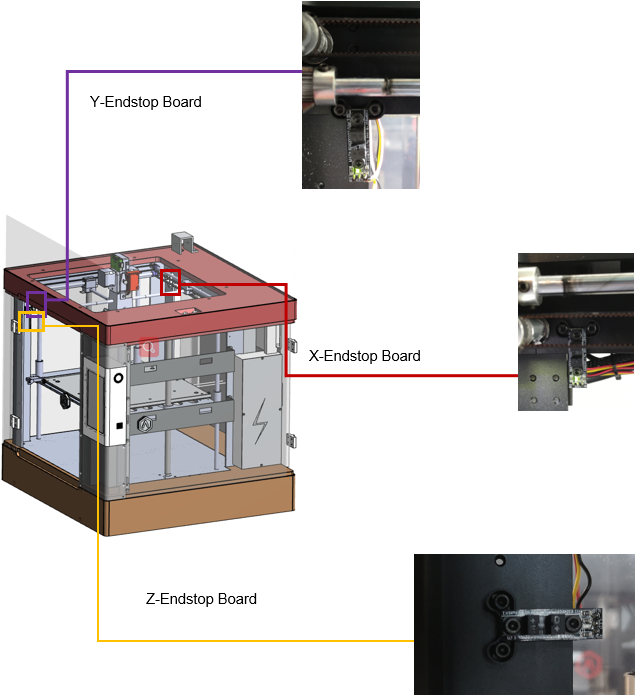

Lokacije plošč končnih stikal.
Izklopite tiskalnik.
Odstranite Z vezje končnega stikala.
Opomba: Postopki zamenjave vezja so podobni za različne smeri. Tu bomo kot referenco uporabili smer Z.

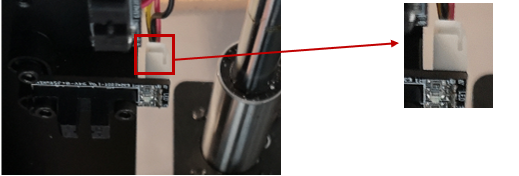

Odstranite kabel na vezju končnega stikala v smeri Z.
Odstranite dva pritrdilna vijaka, označena na spodnji sliki in odstranite staro vezje z ohišjem.

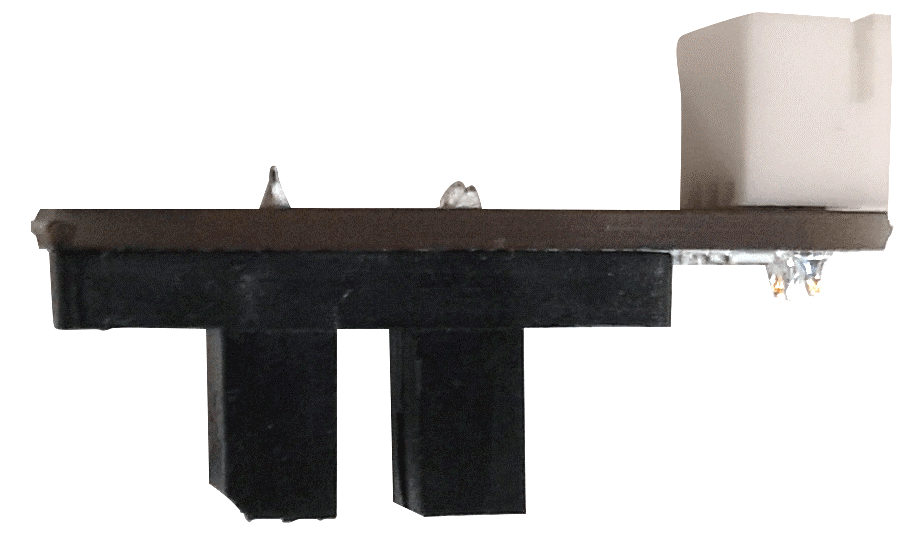

Ponovno namestite vezje Z končnega stikala.
Novo vezje končnega stikala pritrdite na prvotni položaj z dvema prej odstranjenima pritrdilnima vijakoma.
Kabel priključite nazaj na vezje.
Postavitev postelje
Opomba: Ker lahko zamenjava vezja končnega stikala vpliva na višino izhodišča Z, je bolje, da pred tiskom uporabite kalibracijo višine. Za ostali dve smeri umerjanje ni potreben korak.

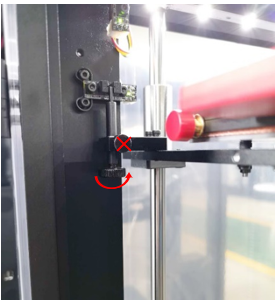

Dvignite omejevalni zatič Z z vrtenjem spodnjega vijaka v smeri urinega kazalca v nasprotni smeri od zgoraj navzdol.
Vklopite tiskalnik.

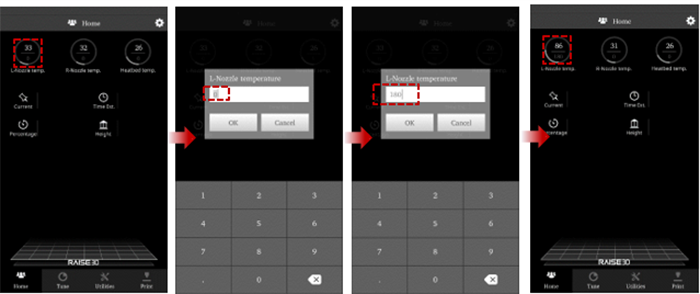

Segrejte obe šobi na 180 ℃ ali na temperaturo naloženega filamenta z začetnega zaslona.
Aktivirajte levo šobo tako, da jo izberete v zavihku “Utilities” in izberete puščici navzgor ali navzdol.
V zavihku “Utilities” izberite gumb “Home” v osi Z, da premaknete posteljo v začetni položaj.

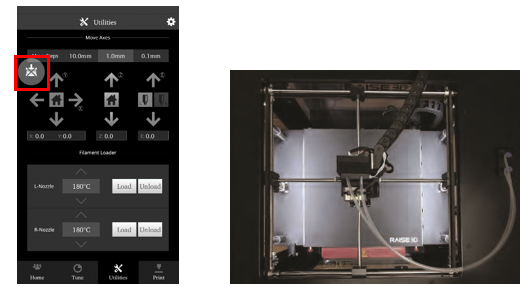

Postavitev ekstruderja
Motor izklopite z gumbom “Disable Motor”. To vam bo omogočilo, da boste lahko ročno prosto spreminjali položaj ekstruderja.
Ekstruder premaknite vzdolž palice v sredinski položaj.
Opomba: Pri fizičnem premikanju ekstruderja se ne dotikajte sestavnih delov, ki so izpostavljeni visokim temperaturam. Vse gibe izvajajte prek zgornjega dela ekstruderja.

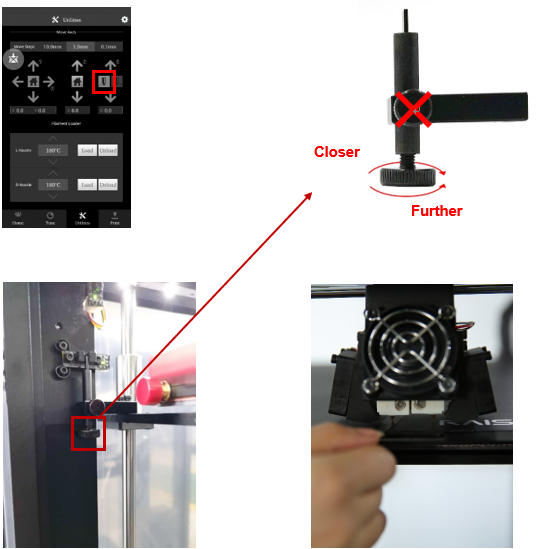

Umerjanje leve konice
Uporabite merilo (priloženo v škatli z dodatno opremo) in ga namestite pod levo konico.
Za nastavitev višine konice zavrtite velik vijak s palcem, kot je prikazano na spodnji sliki.
Opomba: NE prilagajajte majhnega stranskega vijaka.
Os Z postavite v izhodišče in preverite novo višino z merilnikom.
Pri vsaki nastavitvi ročice je treba nastaviti višino.
Opomba: Prilagoditve je treba izvajati postopoma. Spremembe višine NE bodo vidne, dokler se ne vrnejo na cilj.
Vir: Raise3D.
