Orodja:
① 2,5-milimetrski inbus ključ
② 2-milimetrski inbus ključ
③ Philipsov vijačnik
1. Izvlecite filament.

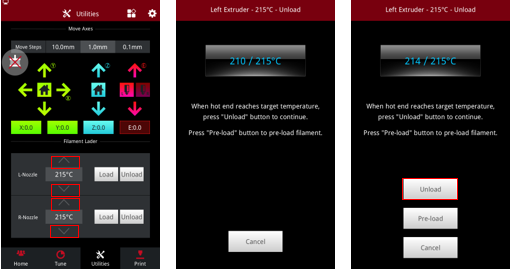

1) V zavihku “Utilities” preverite, ali je temperatura nastavljena kot priporočena temperatura za vaš filament. (Na primer 215 ℃ za Raise3D PLA).
2) Po potrebi prilagodite temperaturo. Pritisnite gumb “Unload”, da odstranite filament.
3) Tiskalnik se bo začel segrevati na določeno temperaturo. Ko temperatura doseže ciljno temperaturo, izberite gumb “Unload”, da odstranite filament.
2. Izklopite tiskalnik.

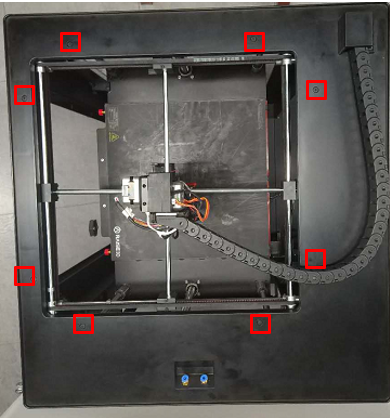

3. Z 2,5-milimetrskim inbus ključem odstranite 8 vijakov na zgornjem pokrovu.

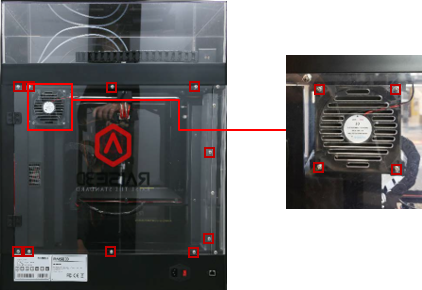

4. S Philipsovim izvijačem odstranite vijake na zgornjem in spodnjem robu plastičnih pokrovov.
5. Odstranite ventilator zračnega filtra.

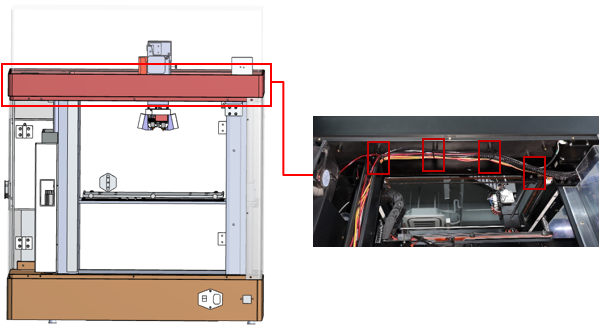

6. Prerežite vezice, ki držijo kabelski snop na spodnji strani zgornjega pokrova.

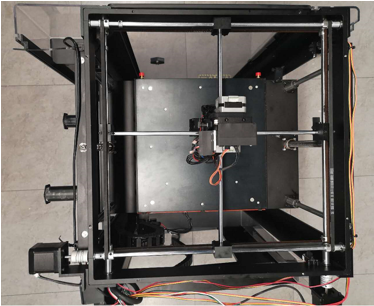

7. Zgornji pokrov ročno dvignite navzgor.

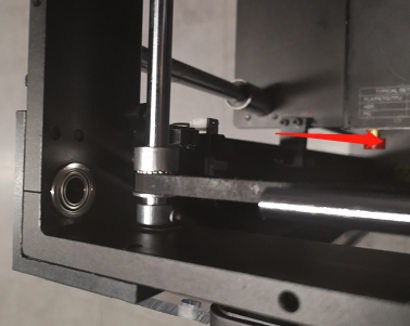

8. S 1,5-milimetrskim inbus ključem sprostite vijake v spojki gredi v zadnjem desnem kotu.

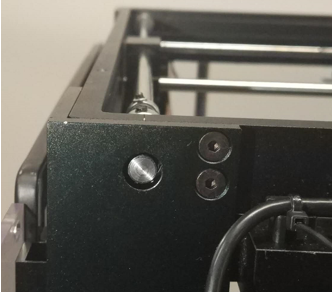

9. Odstranite vijake, ki držijo motor Y.
Opomba: Pri odstranjevanju vijakov držite motor z roko.
Slika9
10. Odložite motor Y na stran.

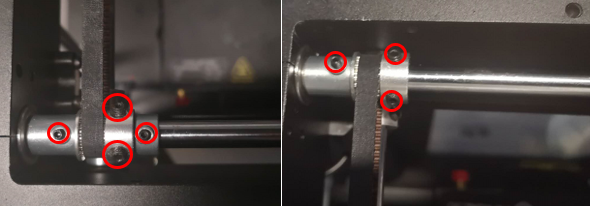

Z 2 mm inbus ključem odstranite vijake na jermenici, z 1,5 mm inbus ključem pa odstranite vijake na stebričkih mejnih položajev.

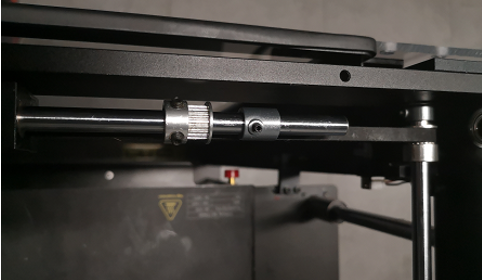

11. Potegnite vodilo ven.

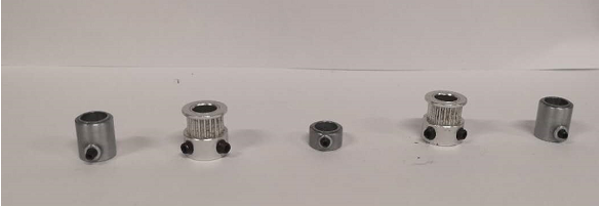

Opomba: Pri izvleku zadnjega vodila previdno odložite jermenico, kolono za mejne položaje in ležaje.
12. Vstavite novo vodilo.
Preden vstavite vodilo v drsni blok, namestite ležaj, jermenico in vpenjalko mejnega položaja nazaj na palico.
13. Potisnite palico skozi drsni blok. Namestite jermenico, vpenjalko mejnega položaja in ležaj nazaj na svoje mesto.
Opomba: Na jermenico pritrdite tudi jermen.
14. Potisnite vodilo do konca do zaustavitve.
15. Vsako jermenico premaknite do konca vodil.
16. Pritrdite jermenico na mesto in zategnite vijake na zbiralkah za mejne položaje.
17. Preverite, ali je vodilo trdno pritrjeno na mestu.
18. Preverite, ali je namestitev končana. Če pride do premikanja, sprostite vijake na jermenici in ponovite korake od 14 do 16.
19. Prepričajte se, da sta napetosti levega in desnega jermena enaki, in poravnajte vodila.
Vir: Raise3D.
