Opomba: Koraki zamenjave obeh strani hladilnih ventilatorjev ekstruderjha so podobni. Tukaj je primer zamenjave hladilnega ventilatorja levega ekstruderja.
Orodja:
①2 mm šestiložni ključ
②1,5-milimetrski šestiložni ključ
1.Izklopite tiskalnik.

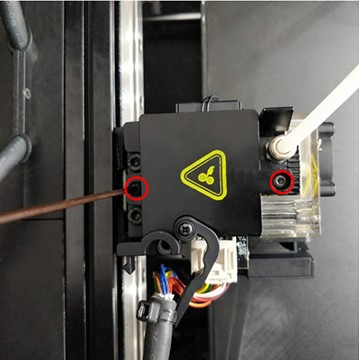

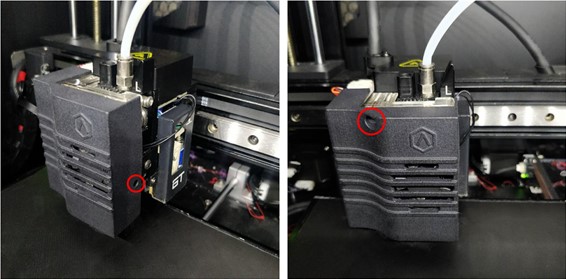

2.Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta pokrov ekstruderja na ekstruder, kot je prikazano (označeno z rdečo barvo) na spodnjih slikah.
1.Izklopite tiskalnik.
2.Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta pokrov ekstruderja na ekstruder, kot je prikazano (označeno z rdečo barvo) na spodnjih slikah.

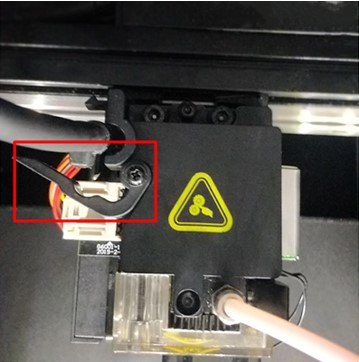

3.Sprostite sponko, ki drži priključni kabel ekstruderja.

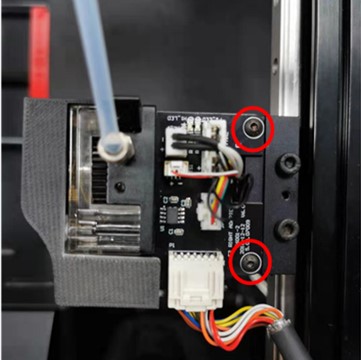

4. Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki držita pokrov priključne plošče ekstruderja.

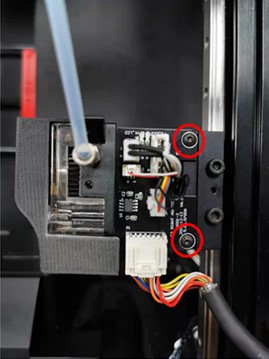

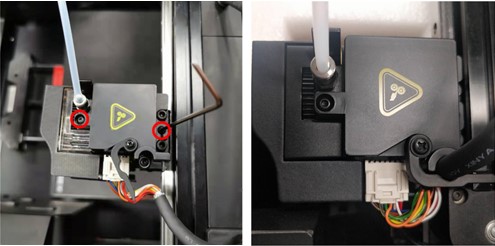

5. Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta priključno ploščo ekstruderja.

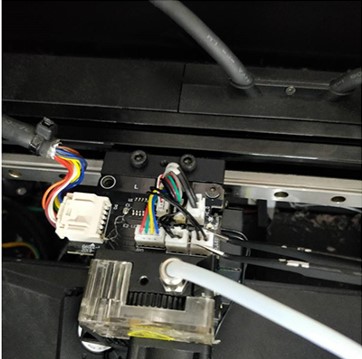

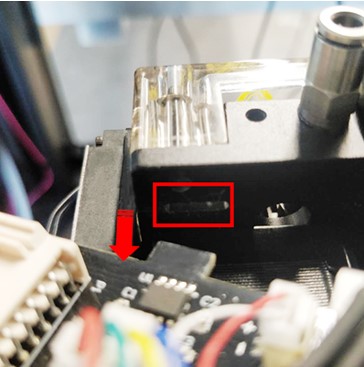

6.Nežno izvlecite priključno ploščo ekstruderja v smeri puščice, ki je prikazana spodaj. Pri tem bodite pozorni na majhno izboklino, ki jo drži na mestu.

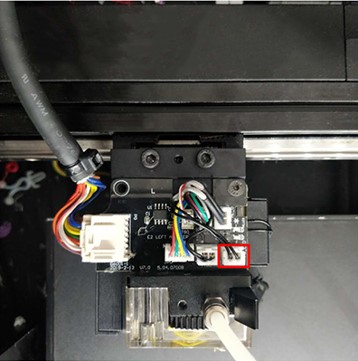

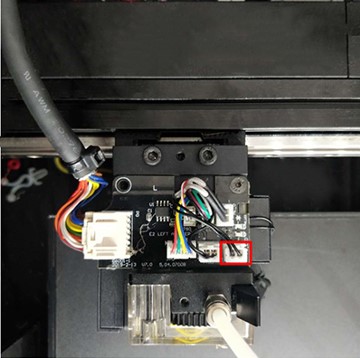

7.Odstranite priključni kabel ventilatorja iz reže, označene z rdečo barvo, kot je prikazano na spodnji sliki.
Opomba: Če je priključek težko odstraniti, ga lahko z majhno pinceto nežno izvlečete iz reže.

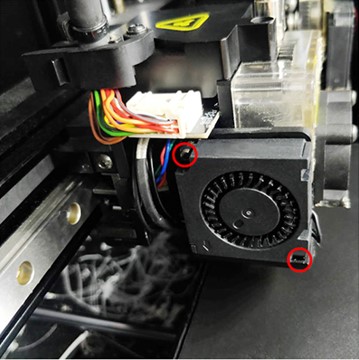

8.Z 1,5-milimetrskim šestilojem odstranite dva vijaka, ki pritrjujeta ventilator na ekstruder.
V tem koraku morate imeti možnost, da ventilator popolnoma odstranite z ekstruderja.
Ponovna montaža

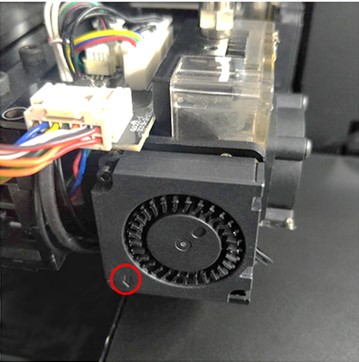

9.Namestite nov ventilator tako, da puščica kaže navzdol.

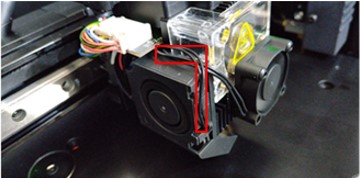

10.Kabel desnega ali levega stranskega ventilatorja napeljite neposredno do priključne plošče ekstruderja.
Opomba: Po dolžini kabla ventilatorja določite, kateremu ekstruderju pripada.
Daljši kabel je za levo tiskalno glavo, krajši pa za desni ekstruder.

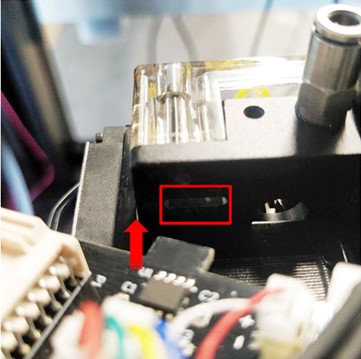

11.Ponovno namestite priključno ploščo ekstruderja tako, da majhno izboklino plošče vstavite v luknjo na ekstruderju.
Ko je pravilno orientirana, žice pospravite v režo za upravljanje kablov.
12.Ponovno priključite kabel ventilatorja v režo na priključni plošči ekstruderja, v režo z oznako FAN0 za levi ventilator in v režo z oznako FAN2 za desni ventilator.
13.Ponovno namestite oba vijaka z 2 mm šestilojemnim ključem.
14.Priključni kabel ekstruderja priključite nazaj na priključno ploščo ekstruderja.
Pri tem pustite dovolj zračnosti, da ne bo obremenjen. Kabel ponovno namestite za sponko.
Vir: Raise3D.
