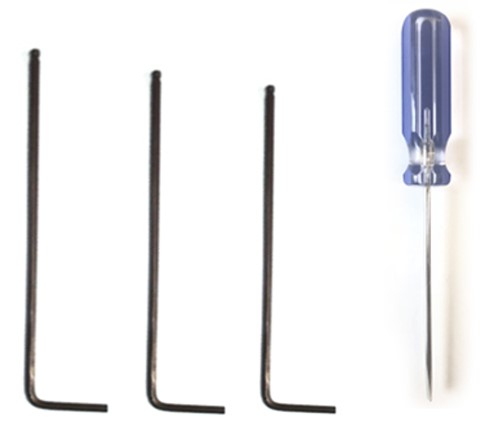

Orodja:
① 2,5-milimetrski šestiloročni ključ
② izvijač s ploščato glavo
③ 2 mm šestiložni ključ
④ 1,5 mm šestiložni ključ

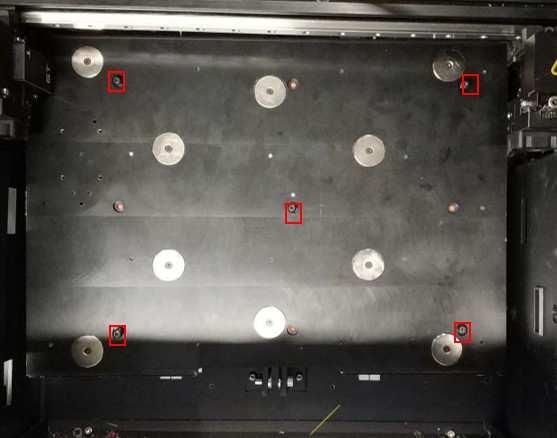

1. Z 2,5-milimetrskim šestiložnim ključem odstranite 5 vijakov za izravnavo postelje.

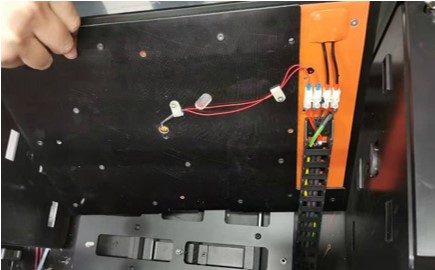

2. Obrnite sklop grelnega ležišča tako, da dvignete zadnjo stran osnove tiskalnega ležišča nad sprednjo stranjo.

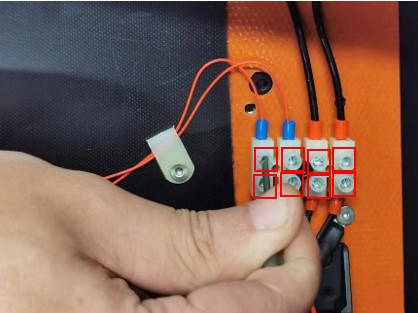

3. Z majhnim izvijačem s plosko glavo sprostite osem pritrdilnih vijakov na vtičnici, da lahko odstranite osem kablov.
Opomba: Dva različno obarvana kabla označite, da boste pozneje zagotovili njuno pravilno namestitev. Črne žice so na zunanji strani.
Žice iz kabelske verige bo morda težko odstraniti s terminalnega bloka, medtem ko je ozemljitvena žica še vedno nameščena.

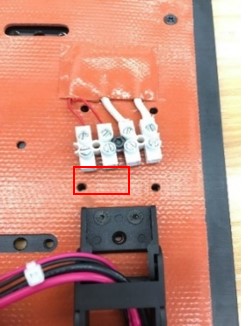

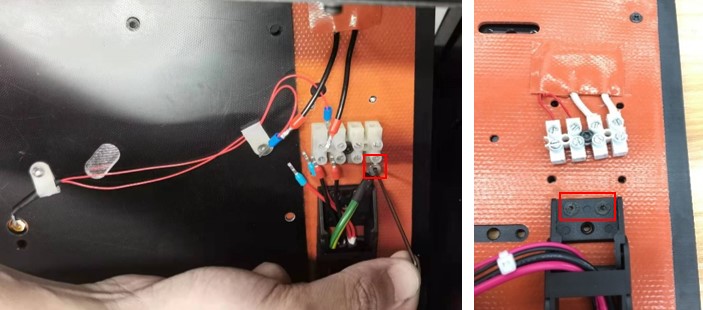

4. S 1,5-milimetrskim šestiložnim ključem odstranite vijak za pritrditev ozemljitvene žice. Nato z 2 mm šestilomenskim ključem odstranite 2 vijaka za kabelsko verigo.

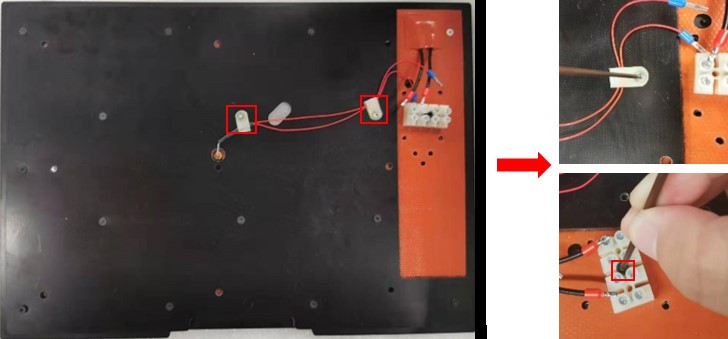

5. Z 2 mm šestilomenskim ključem odstranite pritrdilne vijake na obeh kabelskih objemkah, označenih z rdečo barvo. Nato z 2,5-milimetrskim šestiložnim ključem odstranite en vijak, ki drži napajalno vtičnico.

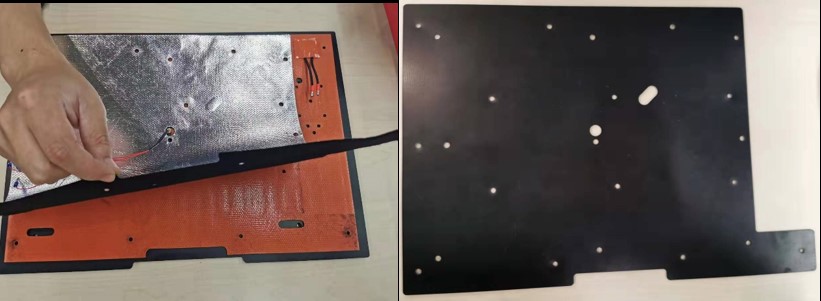

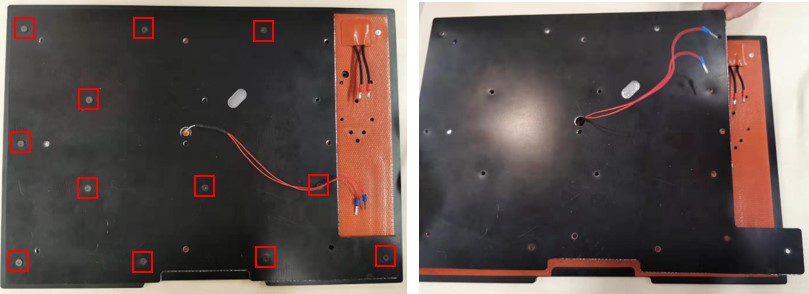

6. Po odstranitvi 12 vijakov, ki pritrjujejo plastično ploščo na posteljo, z 2 mm šestilojemnim ključem odstranite ploščo in jo pravilno namestite.

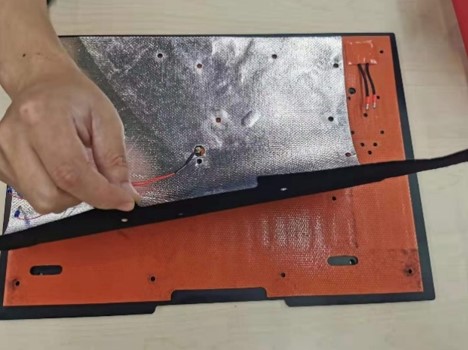

7. Odlepite izolacijsko blazinico in jo pravilno namestite.

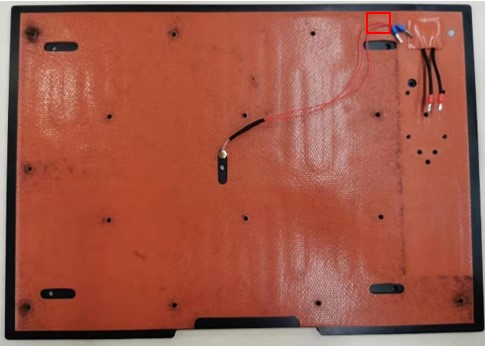

8. S 1,5-milimetrskim šestiložnim ključem odstranite vijak na silikonskem ogrevanem ležišču.

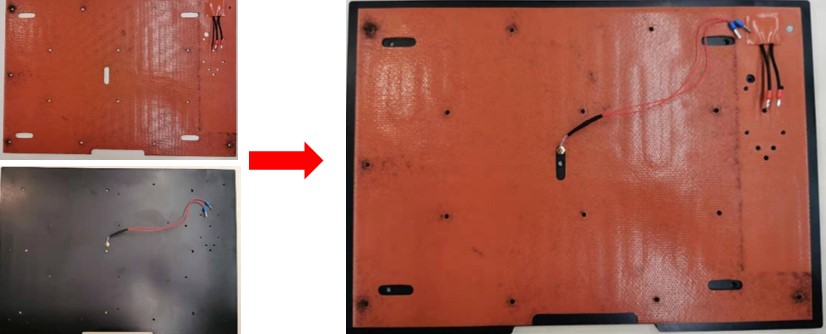

9. Zamenjajte staro silikonsko ogrevano posteljo z novo. Postavite jo na podlago tiskalne postelje in skozi sredinsko luknjo napeljite kable termočlena.
10. Silikonsko ogrevano posteljo prekrijte z izolacijsko blazinico. Nato skozi sredinsko luknjo napeljite kable termočlena in namestite plastično ploščo.

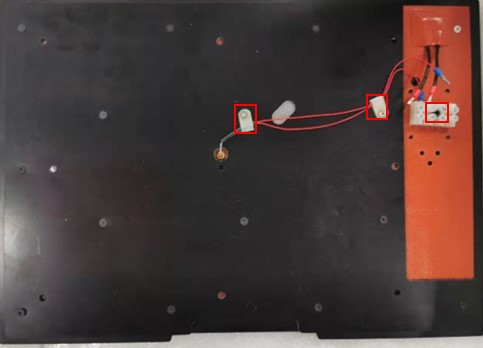

11. Kable termočlena vstavite v kabelske objemke in jih pritrdite na posteljo, kot je prikazano spodaj.
12. Namestite vijake na kabelsko verigo.
13. Z vrtalnikom ponovno namestite osem pritrdilnih vijakov na vtičnico.
Opomba: Prepričajte se, da žice popolnoma dosežejo vijake, ki jih zadržujejo, in da ne bodo izpadle. Vrtalnik mora biti nastavljen na nizko stopnjo.
S 1,5-milimetrskim šestrobim ključem namestite zadrževalni vijak ozemljitvene žice.
14. Postavite podnožje tiskalne postelje nazaj na tiskalnik, tako da se vijaki poravnajo s središčem vzmeti, in jih ponovno namestite.
Opomba: Za namestitev vijakov bo morda treba stisniti vzmeti s pritiskom na podlago.
15. Po končani zamenjavi uporabite funkcijo samodejne kalibracije postelje na strani “Utilities/Leveling” v napravi RaiseTouch, da se prepričate, da je ogrevana postelja popolnoma kalibrirana.
Vir: Raise3D.
