Orodje:
2 mm šestiložni ključ
1. Izklopite stroj.

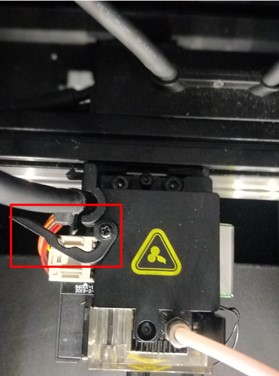

2. Sprostite sponko za zadrževanje tračnega kabla.

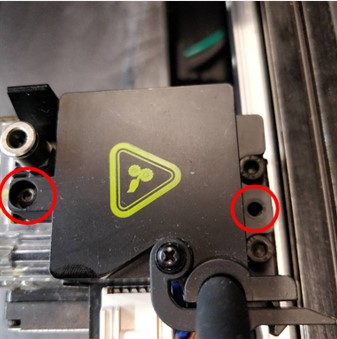

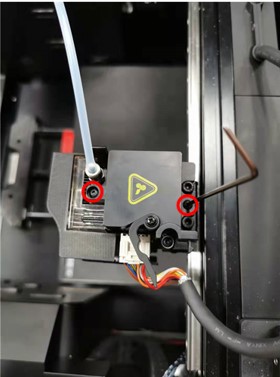

3. Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta pokrov priključne plošče ekstruderja.

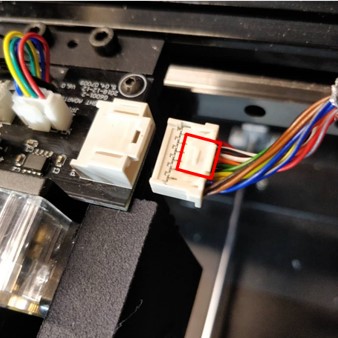

4.Odstranite priključni kabel ekstruderja, medtem ko pritiskate na zaskočko.

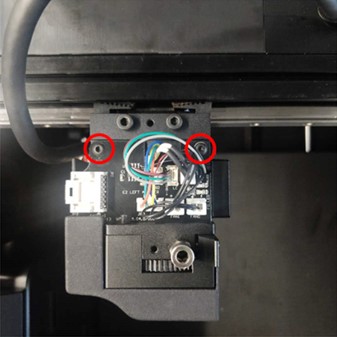

5.Z 2 mm šestrobim ključem odstranite dva vijaka, ki pritrjujeta priključno ploščo ekstruderja.

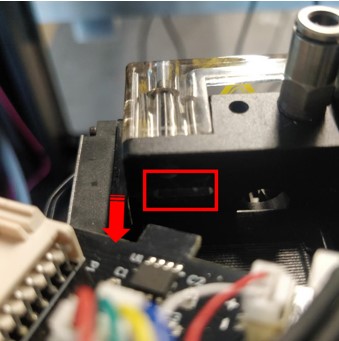

6. Nežno izvlecite priključno ploščo ekstruderja v smeri puščice, ki je prikazana spodaj.
Pri tem bodite pozorni na majhno izboklino, ki jo drži na mestu.

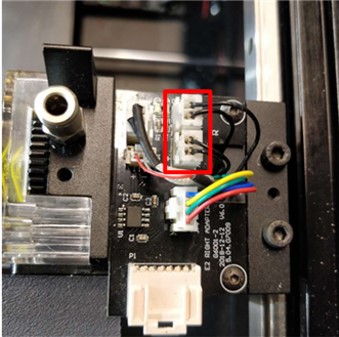

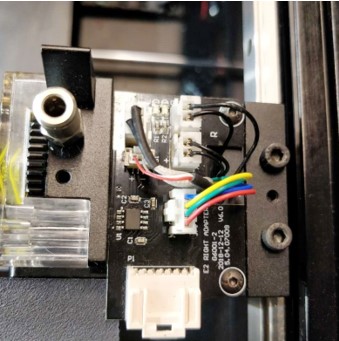

7.Ne pozabite označiti priključkov na priključni plošči ekstruderja, zlasti dva priključka enakega izgleda, ki sta prikazana na spodnji sliki (označena z rdečo barvo), da se izognete temu, da bi ju med ponovnim sestavljanjem ponovno vtaknili v napačno režo.

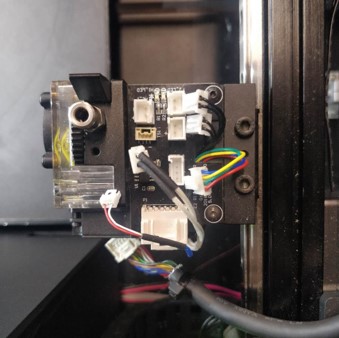

8. Odstranite vse konektorje na priključni plošči ekstruderja.
9. Odstranite staro priključno ploščo ekstruderja tako, da ploščo dvignete proti zadnjemu delu tiskalnika.
Ponovna montaža-

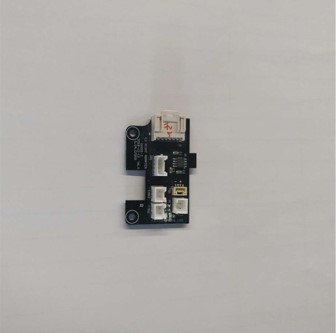

10.Pripravite novo priključno ploščo za ekstruder.

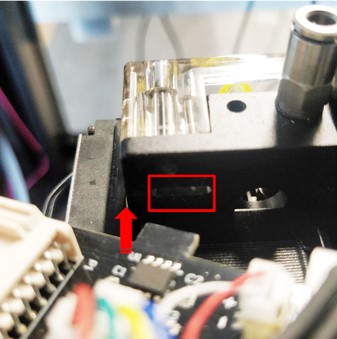

Namestite novo priključno ploščo ekstruderja tako, da majhno izboklino usmerite proti odprtini na ekstruderju.
Ko je pravilno orientirana, žice pospravite v režo za upravljanje kablov.
11. Vse kable ponovno priključite na priključne reže v skladu z oznakami, natisnjenimi na priključni plošči ekstruderja.

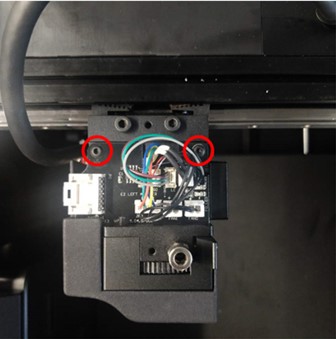

12.Znova namestite dva pritrdilna vijaka z 2 mm šestilomenskim ključem.

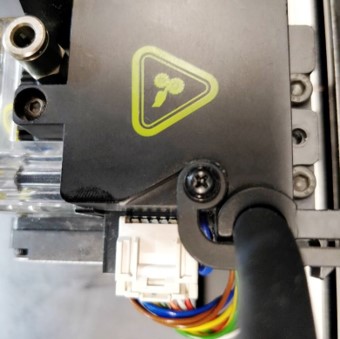

13.Ponovno namestite pokrov priključne plošče. Nato ponovno namestite dva zadrževalna vijaka z 2 mm šestilomenskim ključem.
14. Ponovno priključite priključni kabel iztiskalnika nazaj v priključno ploščo ekstruderja.
Pri tem pustite dovolj ohlapnosti, da se prepričate, da ni napet. Trakcijski kabel pritrdite z zaponko.
Vir: Raise3D.
