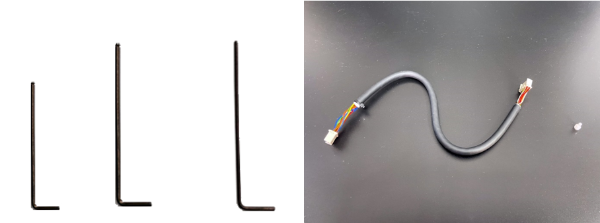

Orodja:
① 1,5-milimetrski šestiložni ključ
② 2 mm šestiložni ključ
③ 2,5-milimetrski šestiložni ključ
④ Paket za posodobitev (vključuje 1 priključni kabel za ekstruder, 1 najlonski vijak M3x8)
A. Iz tiskalnika odstranite vse filamente
1. Pred zamenjavo priključnega kabla ekstruderja odstranite vsa vlakna iz tiskalnika. V tem priročniku bomo kot primer vzeli zamenjavo levega priključnega kabla ekstruderja.
B. Zamenjava priključnega kabla ekstruderja
1. Izklopite tiskalnik.

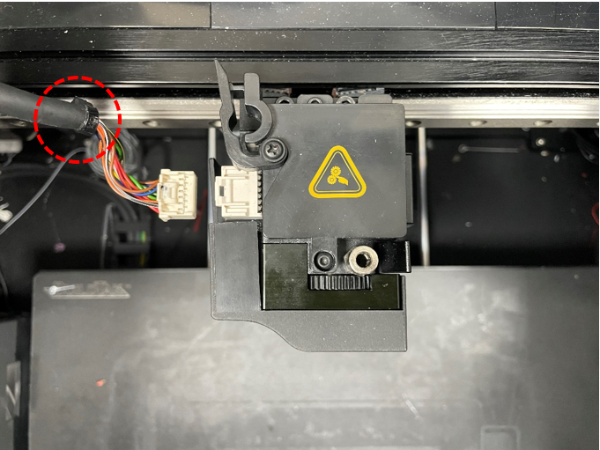

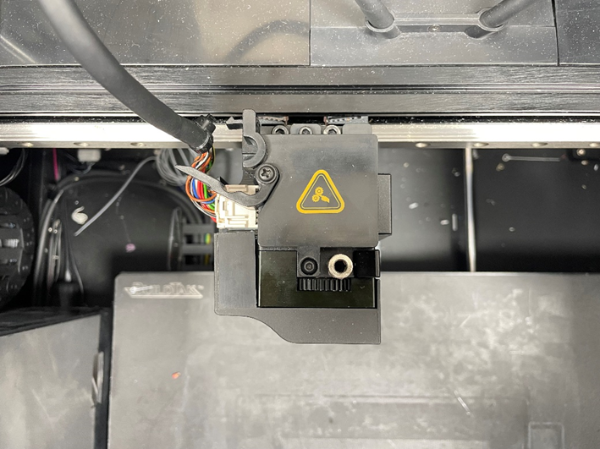

2. Odprite sponko, ki zadržuje levi priključni kabel ekstruderja.
Odprite zaponko.

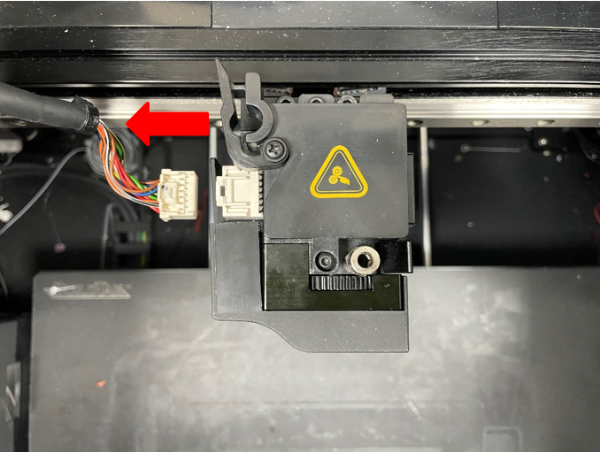

2. Pritisnite vmesnik levega priključnega kabla ekstruderja, da ga odklopite.
Odklopite levi priključni kabel ekstruderja.

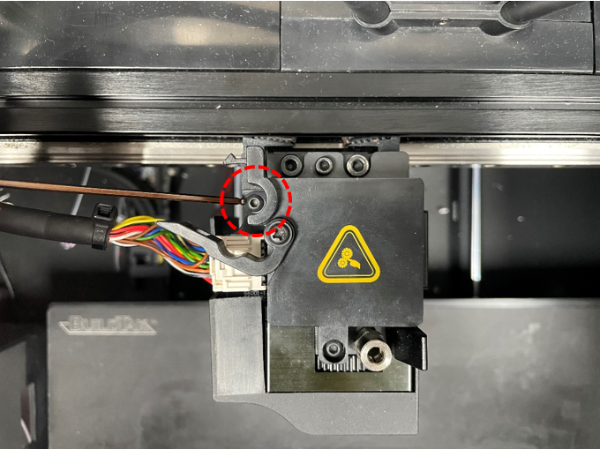

3. Z 2 mm šestilojemnim ključem odstranite 1 pritrdilni vijak na ekstruderju.
Odstranite 1 pritrdilni vijak.

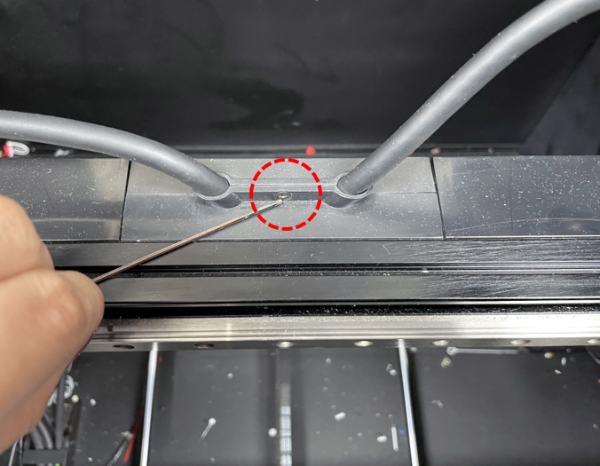

4. Z 1,5-milimetrskim šestiloročnim ključem odstranite 1 vijak na zadnjem pokrovu, kot je prikazano spodaj.
Odstranite 1 vijak na zadnjem pokrovu.

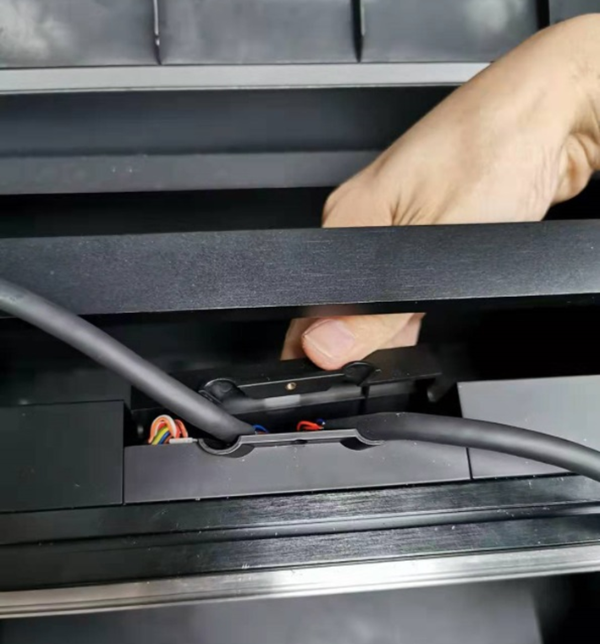

5. Odstranite zadnji pokrov.
Odstranite zadnji pokrov.
6. Na zadnji strani odstranite stari priključni kabel.

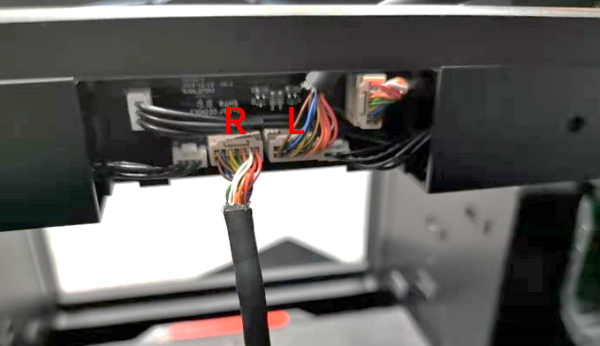

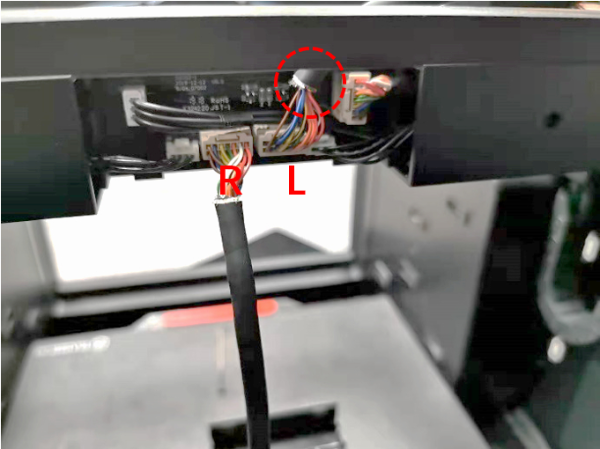

Opomba: Položaj levega/desnega priključnega kabla je prikazan spodaj.
Odstranite stari priključni kabel.
C. Namestitev novega priključnega kabla za ekstruder
1. Pripravite nov priključni kabel za ekstruder in 1 najlonski vijak M3x8, ki sta priložena v paketu za posodobitev.

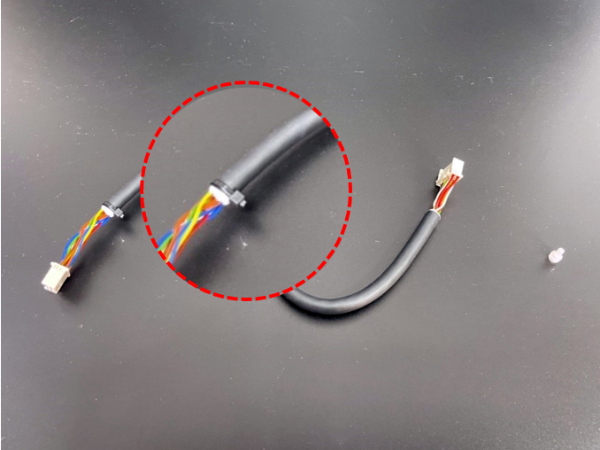

Opomba: Na enem koncu kabla se nahaja zadrgana vezalka. Kabel z zadrgo na koncu je povezan z ekstruderjem; konec kabla brez zadrge je povezan s tiskalnikom.
Slika 1 Pripravite nov priključni kabel za ekstruder in 1 najlonski vijak M3x8.
2. Konec kabla brez zadrge je priključen na tiskalnik.
Priključite kabel na tiskalnik.
3. Namestite zadnji pokrov.
Namestite zadnji pokrov.
4. Na zadnji pokrov namestite 1 vijak s 1,5-milimetrskim šestiložnim ključem, kot je prikazano spodaj.
Namestite pritrdilni vijak.
5. Konec kabla z zadrgo povežite z ekstruderjem.
Konec kabla z zadrgo priključite na ekstruder.

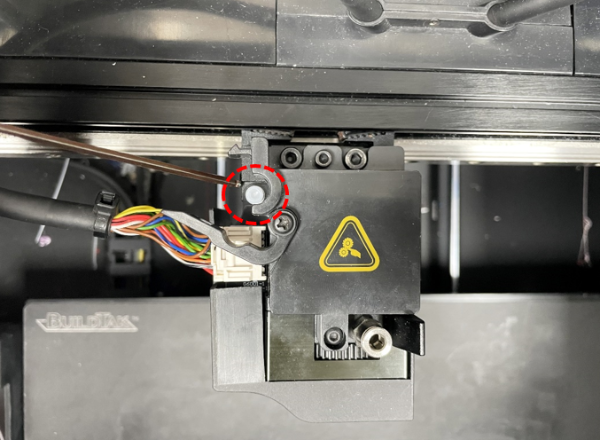

6. Z 2,5-milimetrskim šestrobim ključem namestite 1 najlonski vijak M3x8 na prvotno mesto.
Namestite 1 najlonski vijak M3x8.
7. Priključni kabel vstavite v zaponko in zaponko zaprite.

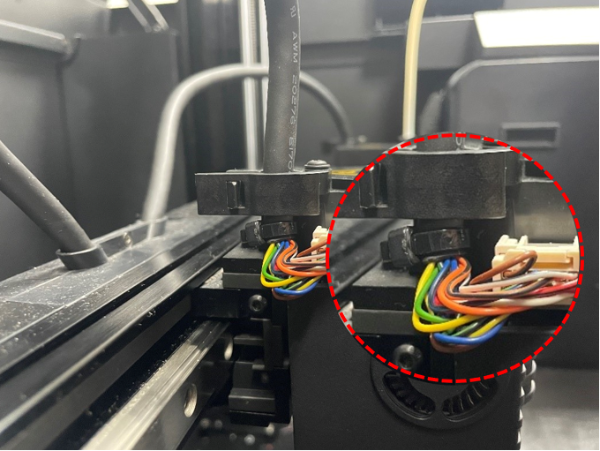

Opomba: Ne pripnite kravate na kablu v sponko, da ne poškodujete kabla pri zapiranju sponke.
Vezice na kablu ne zataknite v sponko.
Vir: Raise3D.
