Orodja:
①2 mm šesterokotni ključ
②1,5-milimetrski šestiložni ključ
③3 mm šestiložni ključ

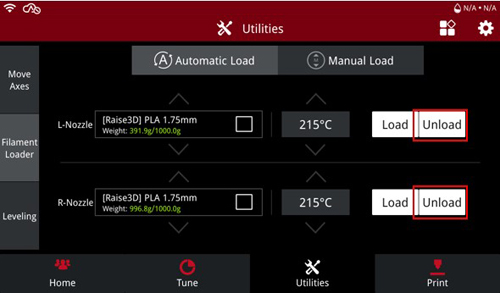

1. Preden začnete, najprej odstranite filament iz ekstruderja, katerega šobo je treba zamenjati.
2. Izklopite tiskalnik.

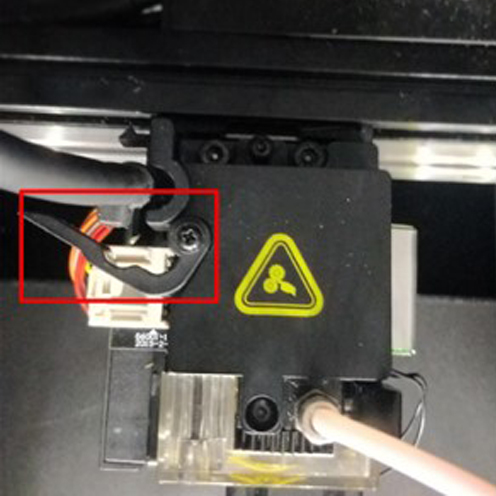

3. Sprostite sponko za zadrževanje kabla traku.

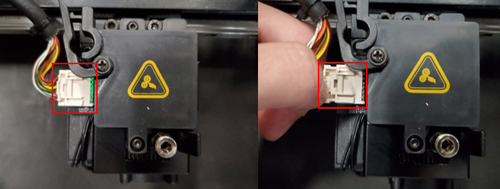

4. Odstranite priključni kabel ekstruderja s plošče tako, da pritisnete majhen plastični priključek navzdol in ga nežno izvlečete.

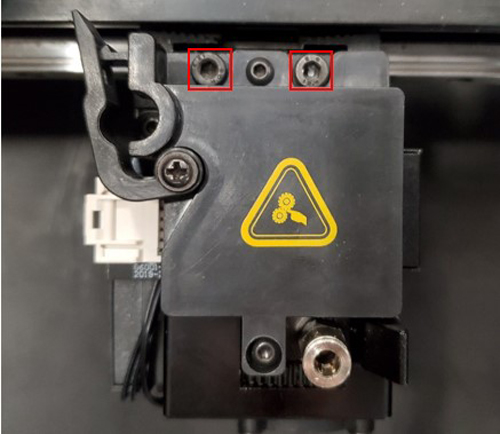

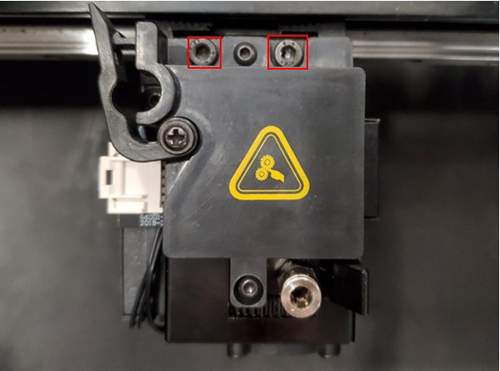

5. S šestilojemnim ključem 3 mm odstranite dva vijaka, ki držita ekstruder na osi X.
6. Odstranite ekstruder z osi X in ga prestavite na delovno mizo.

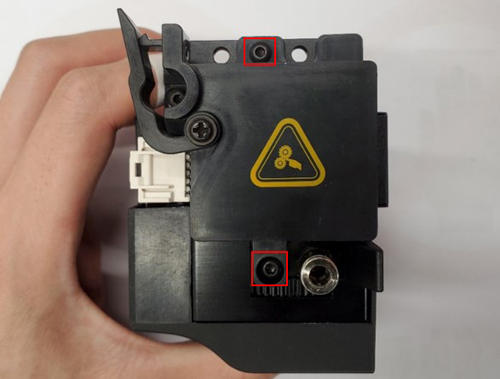

7. Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta pokrov priključne plošče ekstruderja.

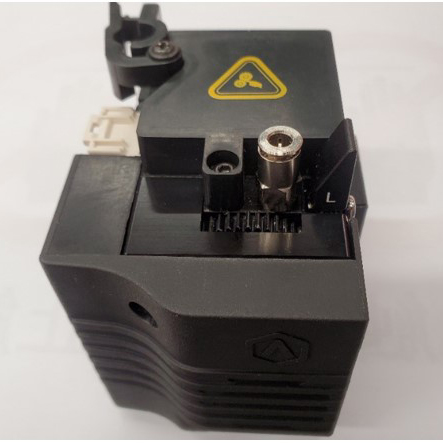

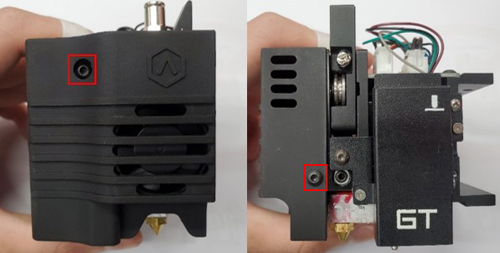

8. Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta sprednji pokrov na ekstruder in odstranite sprednji pokrov.

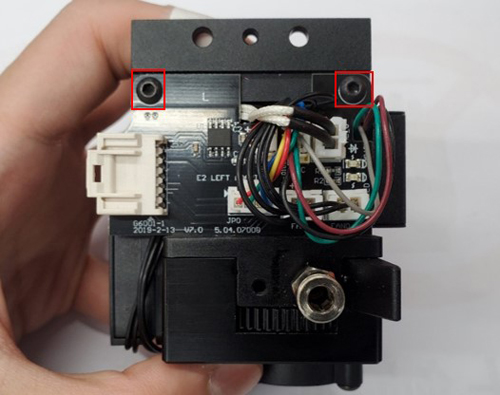

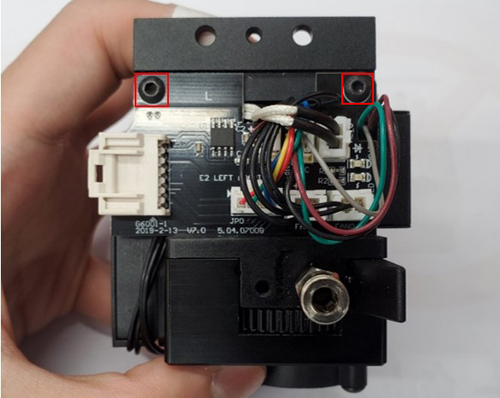

9. Z 2 mm šestilojemnim ključem odstranite dva vijaka, ki pritrjujeta priključno ploščo ekstruderja.

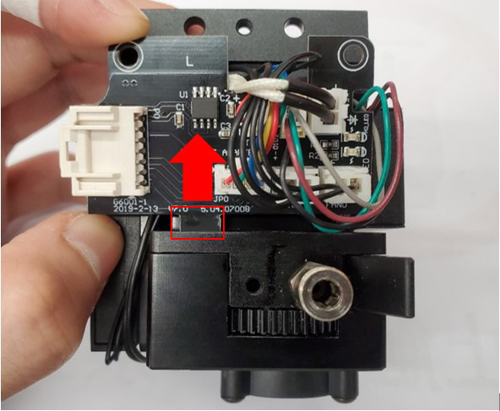

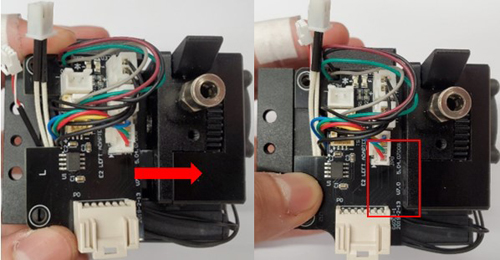

10. Nežno izvlecite priključno ploščo ekstruderja v smeri puščice, ki je prikazana spodaj. Pri tem bodite pozorni na majhno izboklino, ki jo drži na mestu.

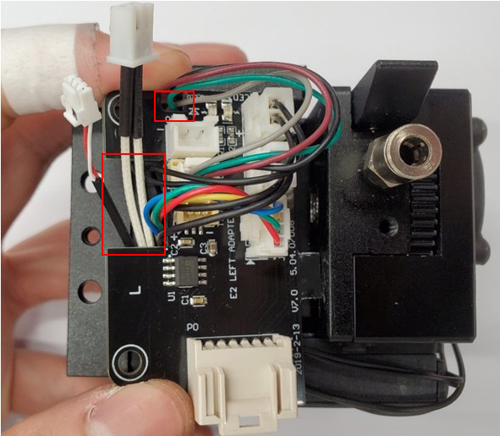

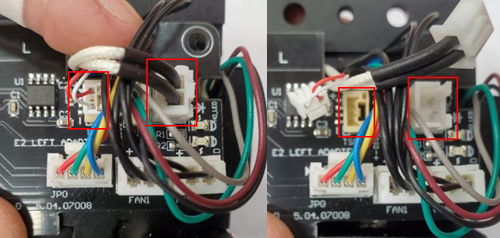

11. Iz rdeče označenih rež odstranite oba kabla, kot je prikazano na spodnji sliki.
Opomba: Odstranite kable iz prve in tretje reže vseh treh rež.

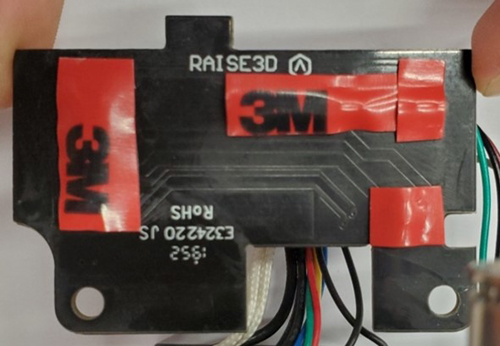

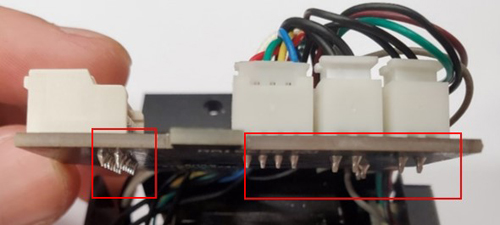

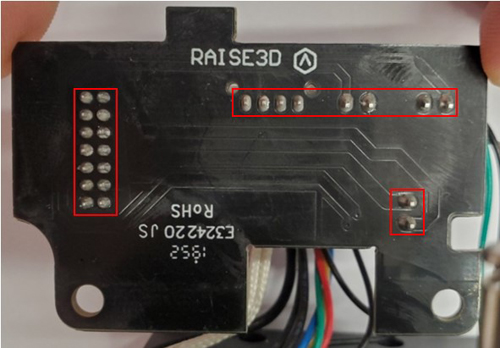

12. Na zadnji strani plošče sta dve vrsti ostrih varilnih zatičev, ki jih prekrijte z debelim izolacijskim trakom, da ne bi poškodovali najlonske pletenice novega kabla za vroče napajanje ali povzročili kratkega stika.

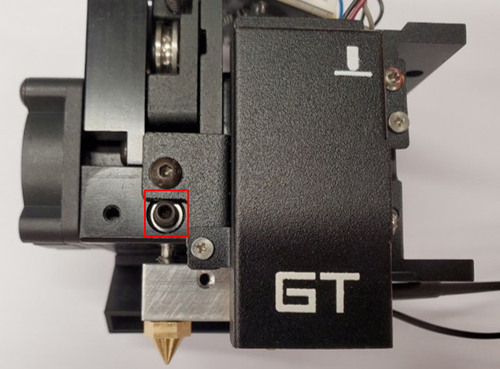

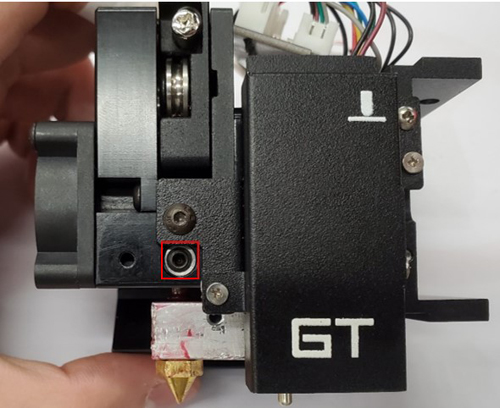

13. Z 2 mm šestiložnim ključem odstranite vijak z nastavkom.

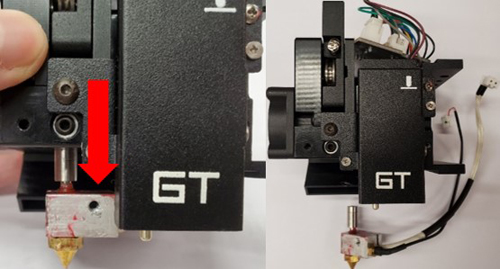

14. Nato lahko izvlečete celoten sklop šobe.

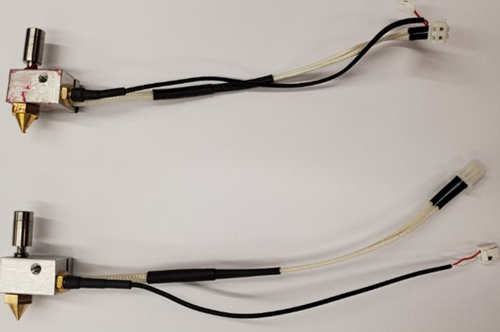

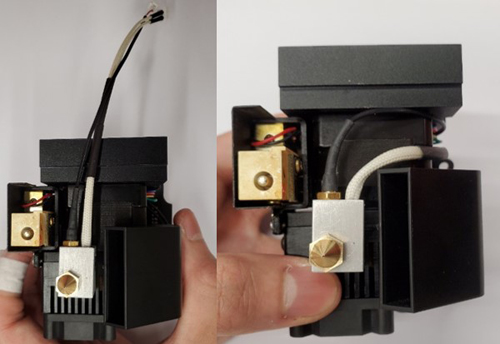

15. Pripravite nov sklop šobe.

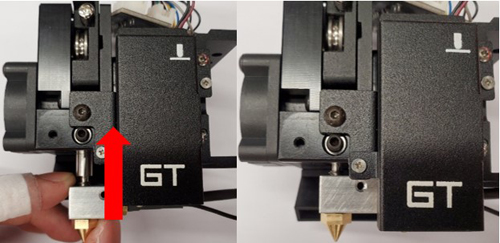

16. Vstavite nov sklop šobe v ekstruder.
17. Ponovno namestite vijak za vtičnico.
18. Kabel upognite čez desno stran motorja.
19. Te kable vstavite v reže za upravljanje kablov na plošči krmilnika ekstruderja.
20. Majhno izboklino plošče vstavite v luknjo na ekstruderju.

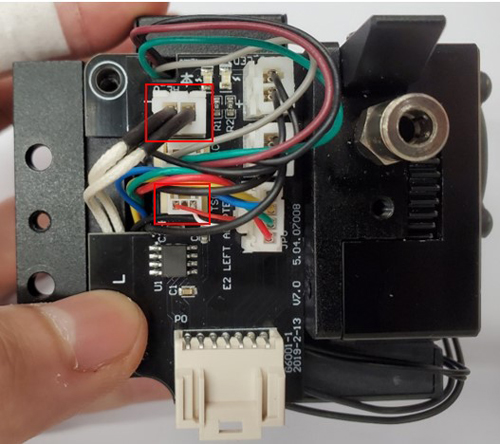

21. Vključite oba nožiča v krmilno ploščo.
22. Z 2 mm šestilojemnim ključem ponovno namestite dva vijaka, ki pritrjujeta priključno ploščo ekstruderja.
23. Pokrov priključne plošče ekstruderja namestite nazaj na ekstruder in z 2 mm šestilojemnim ključem ponovno namestite vijaka.
24. Postavite ekstruder nazaj na os X in ponovno namestite vijaka, ki držita na osi X.

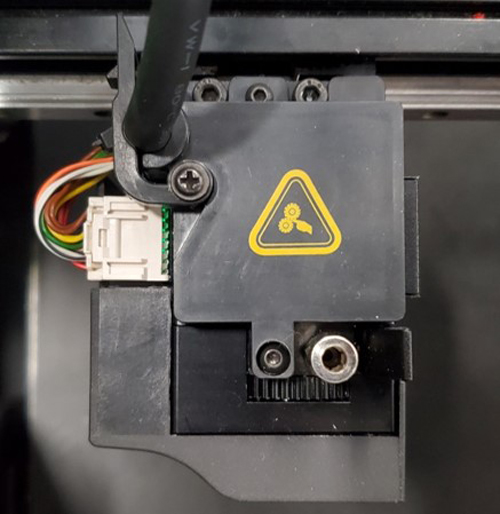

25. Vstavite priključni kabel ekstruderja nazaj v ekstruder in pritisnite fiksno sponko, da se kabel pritrdi.

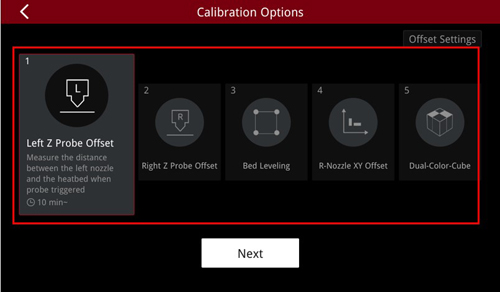

26. Vklopite tiskalnik in zaženite čarovnika v petih korakih za umerjanje, pri čemer je priporočljivo prilagoditi tudi višino leve in desne šobe.
(Za več informacij si oglejte priročnik: Kako prilagoditi višino leve in desne šobe – V1.0). –
Opomba: “Offset Calibrations” lahko najdete v nastavitvah “Settings>Machine>Maintenance>Offset Calibration”.
Vir: Raise3D.
