Opomba: Koraki zamenjave obeh stranskih hladilnih ventilatorjev so si med seboj podobni. Tu kot referenco uporabljamo desno stran.
1. Priprava.
1) Iz obeh šob izpraznite filament.
2) Po odstranitvi filamenta izklopite tiskalnik.
2. Odstranite kanal ventilatorski kanal.
1) Odstranite vijake, označene na spodnji sliki, in snemite hladilni ventilator z ventilatorskim kanalom.
2) Odstranite vijake, označene na spodnji sliki, in snemite ventilatorski kanal.
3. Priprava na ožičenje.
1) Odklopite kabel stranskega hladilnega ventilatorja s plošče ekstruderja.
Opomba: Leva sponka na plošči se uporablja za krmiljenje desnega ventilatorja, desna sponka se uporablja za krmiljenje levega ventilatorja.
1) Odstranite stari ventilator in njegov kabel.
2) Odstranite dva pritrdilna vijaka s črnega zadnjega ohišja in snemite ohišje.

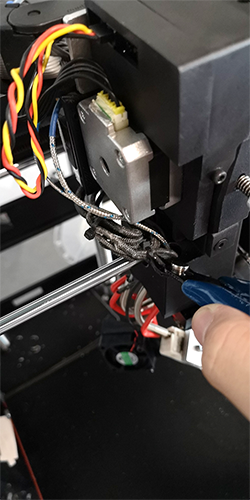

4) Prerežite vezice, ki držijo kable, in izvlecite kable ventilatorja.
4. Namestite nov ventilator.
Opomba: Prepričajte se, da je površina ventilatorja z oznakami obrnjena proti podpori.

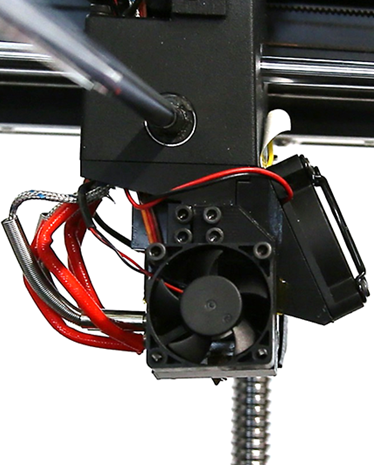

1) Namestite nov ventilator in ventilatorski kanal nazaj na tiskalnik.

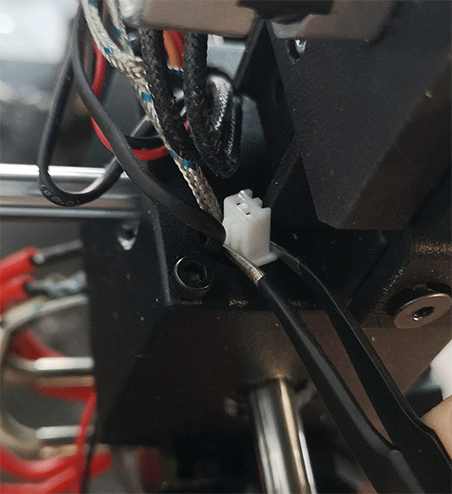

2) Priključek novega ventilatorja s pinceto zgrabite z vrha in mu pomagajte skozi montažni blok.
3) Kabel stranskega ventilatorja priključite na priključek, kjer ste odklopili stari kabel.
5. Zaključni koraki.

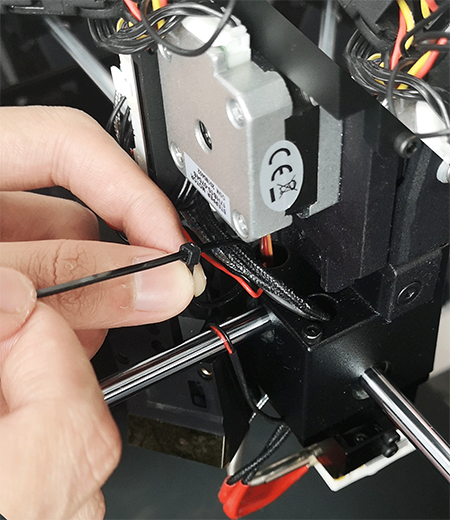

1) Kable povežite z vezico in pritrdite ohišje nazaj, da pokrije kable.
Vir: Raise3D.
