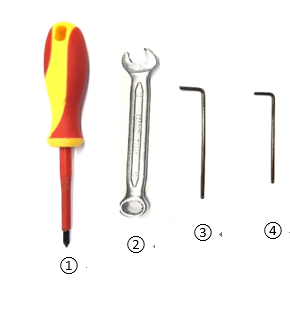

Orodja:
① Izvijač s križno glavo
② 10 mm šestiložni ključ
③ 2,5-milimetrski šestiložni ključ
④ 2mm šestiložni ključ
1. Prepričajte se, da je napajanje izklopljeno.

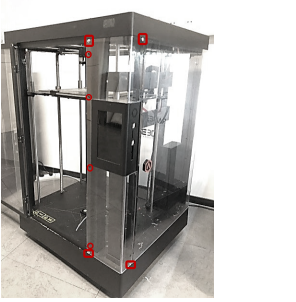

2. S križnim izvijačem odstranite štiri pritrdilne vijake M4x8 pokrova v desnem sprednjem kotu in s šestiložnim ključem 2,5 mm odstranite štiri poglobljene vijake M3x8 na sprednji strani pokrova.
Vijaki, ki jih je treba odstraniti.
3. Odstranite pokrov.
4. Z 2 mm šestilojemnim ključem odstranite tri pritrdilne vijake sklopa zaslona na dotik.
Vijaki za sklopom zaslona na dotik.

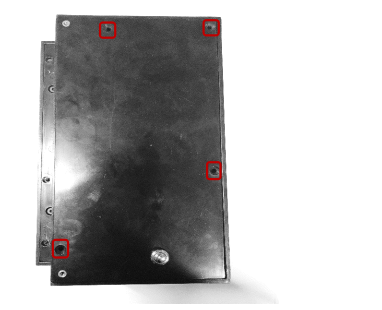

5. S šestilojemnim ključem 2 mm odstranite štiri vijake M3x6 s poglobljenim ležiščem na zadnji strani sklopa zaslona na dotik.
Vijaki za sklopom zaslona na dotik.
6. Previdno odstranite zadnji pokrov sklopa RaiseTouch. Odstranite kabel baterije in gumb za ponastavitev.
Odstranite zadnji pokrov.

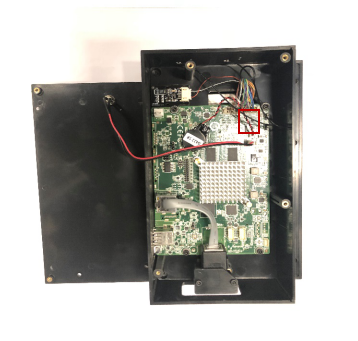

Odklopite žico gumba za ponastavitev.

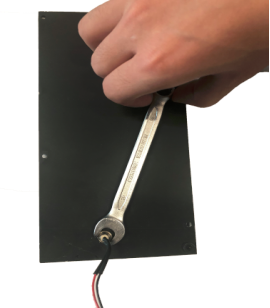

7. S šestilojemnim ključem 10 mm odstranite matico vijaka gumba za ponastavitev.
Odstranite vijačno matico.

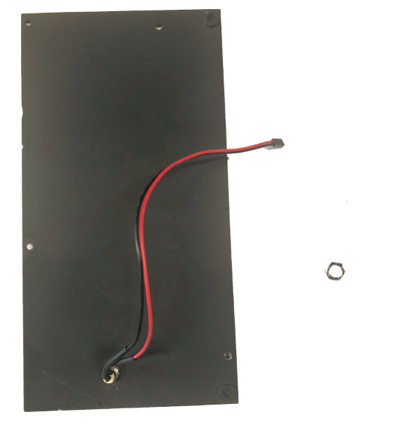

Odstranjena je matica vijaka.
8. Odstranite sklop gumba za ponastavitev z zadnjega pokrova sklopa zaslona na dotik.

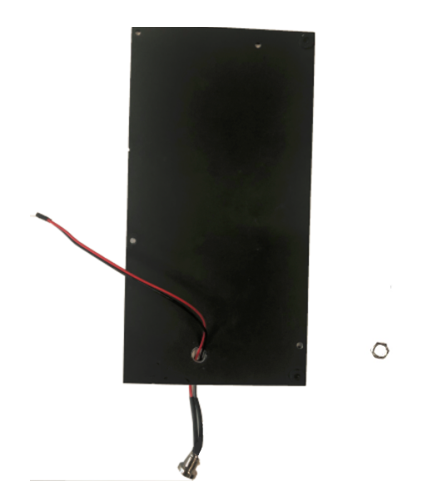

Odstranite sklop gumba za ponastavitev.

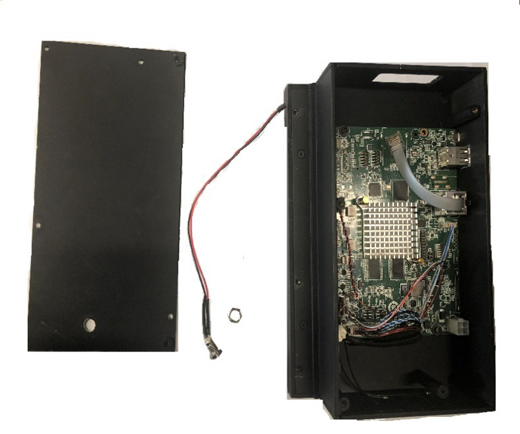

Dokončajte odstranjevanje gumba za ponastavitev.
Vir: Raise3D.
