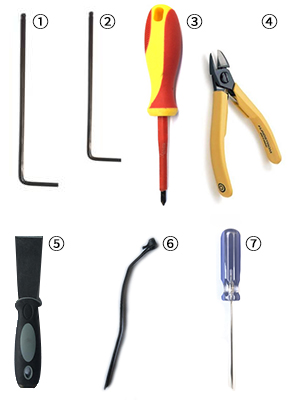

Orodja:
①2,5 mm inbus ključ
②2mm inbus ključ
③ Philips izvijač
④ Klešče za žico
⑤ Vezice
⑥ Špatula
⑦Majhen izvijač z ravno glavo
1. Izklopite tiskalnik.

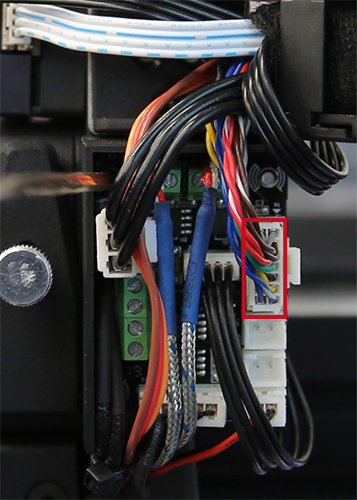

2.Odstranite tračni kabel s plošče krmilnika ekstruderja (če je priključek prekrit z lepilom, odstranite lepilo z majhnim ploščatim izvijačem).
3. Odprite kabelsko verigo.

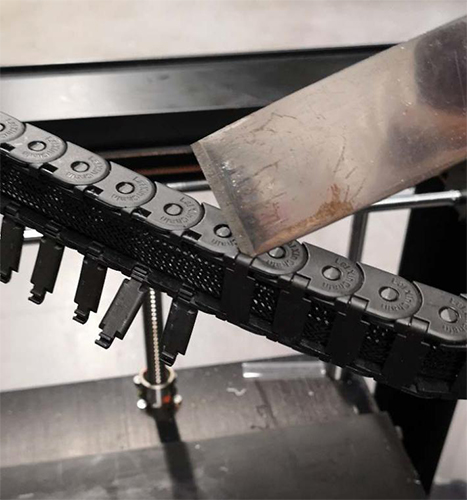

1) Kabelsko verigo odprite z lopatico.

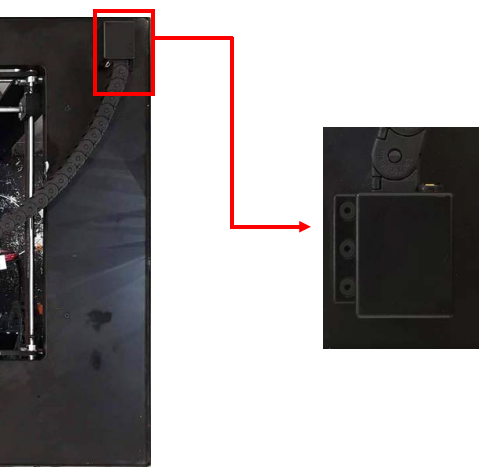

2) Z zgornjega pokrova vzemite montažni blok kabelske verige.

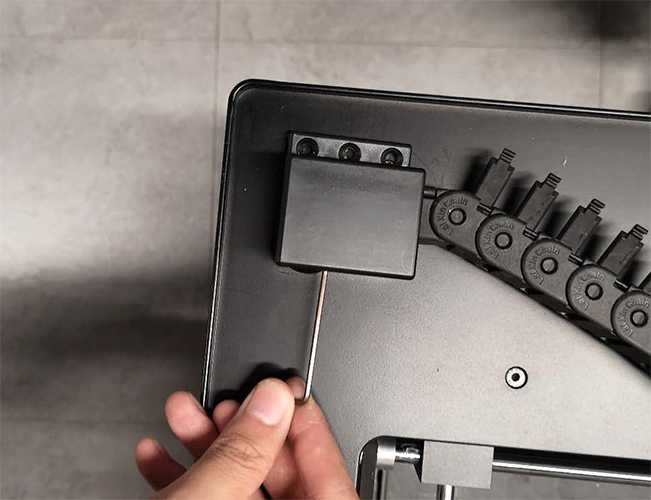

3) Odstranite vijaka v notranjosti montažnega bloka.
4. Odstranite zadnji pokrov

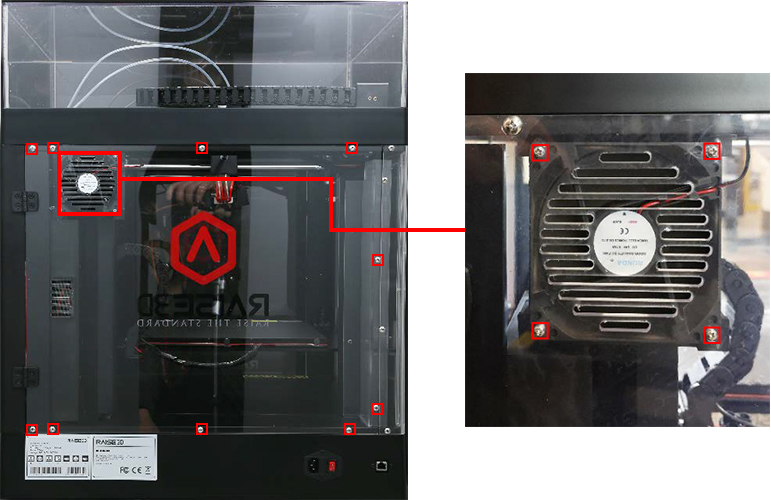

Uporabite Philipsov izvijač in odstranite 10 vijakov na zadnji plošči (11 vijakov za Pro2 Plus). Odstranite žico zračnega filtra in nato odstranite zadnji pokrov. Odstranite štiri vijake in nato odstranite zračni filter z zadnjega pokrova.
5. Prerežite vezice.

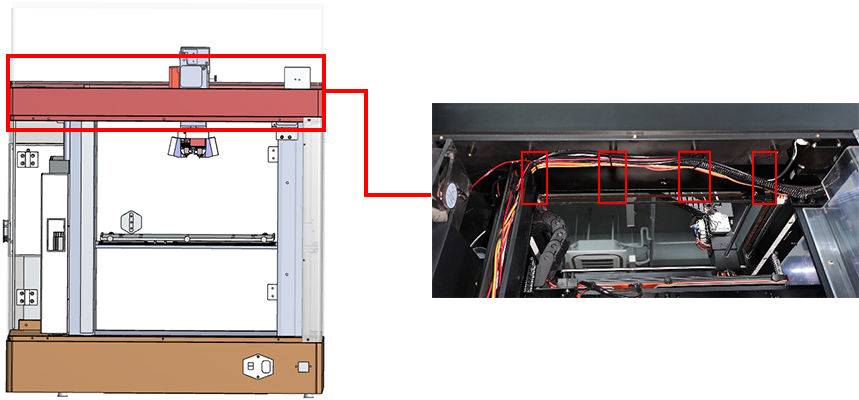

1) Prerežite vezice pod zgornjim pokrovom, da sprostite tračni kabel.

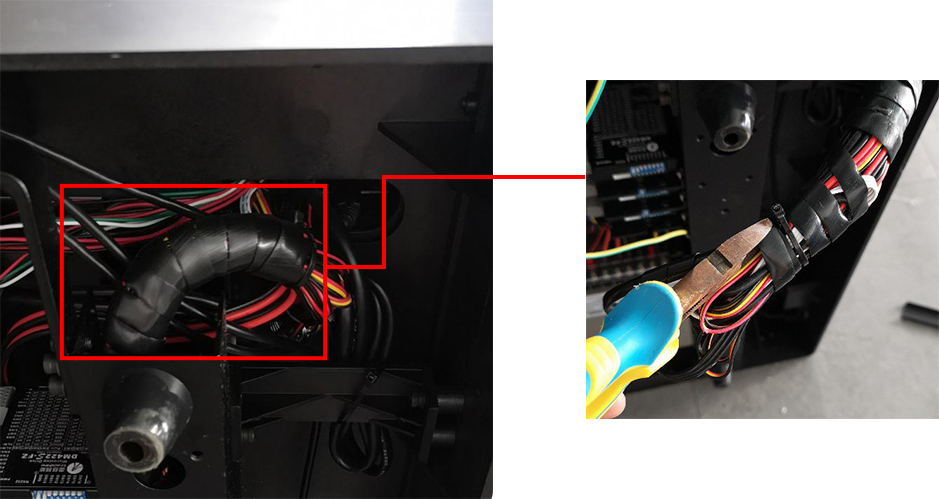

2) Odprite zadnji pokrov kabelske cevi in prerežite zadrge, da dodatno sprostite tračni kabel.
6. Odstranite tračni kabel.
1) Nežno in previdno postavite tiskalnik na bok.

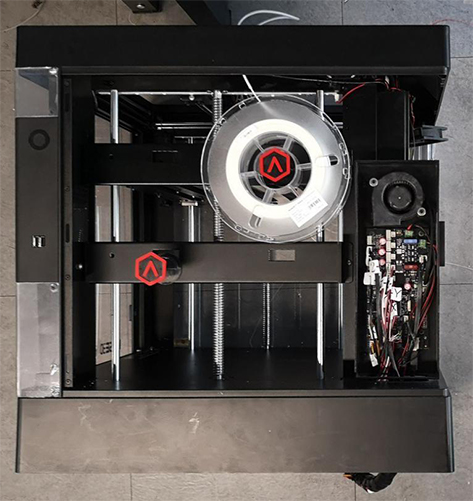

2) Odprite pokrov elektronske škatle.
3) Previdno odstranite trak, ki ovija kabelski snop pod elektronsko škatlo.

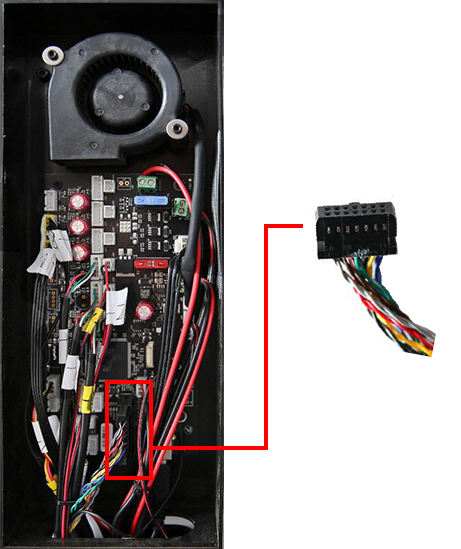

4) Odklopite tračni kabel s plošče krmilnika gibanja in ga odstranite iz tiskalnika.
7. Namestite nov kabel.
1) V ploščo krmilnika gibanja ponovno namestite nov trakovni kabel.

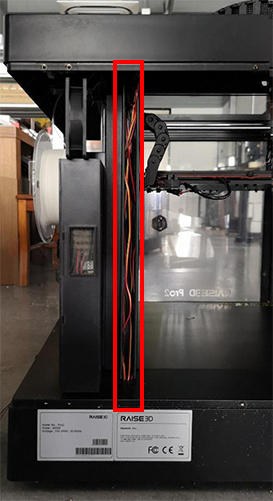

2) Novi kabel speljite skozi spodnjo odprtino elektronske škatle in nato do priključne cevi. Prepričajte se, da greste v celoti skozi priključno cev, nato pa pod zgornjim pokrovom, dokler ne dosežete montažnega bloka.
3) Kabel z žicami ovijte s trakom pod elektronsko škatlo.
4) Ponovno namestite montažni blok.
5) Novi kabel skupaj z drugimi kabli pritrdite z vezico.

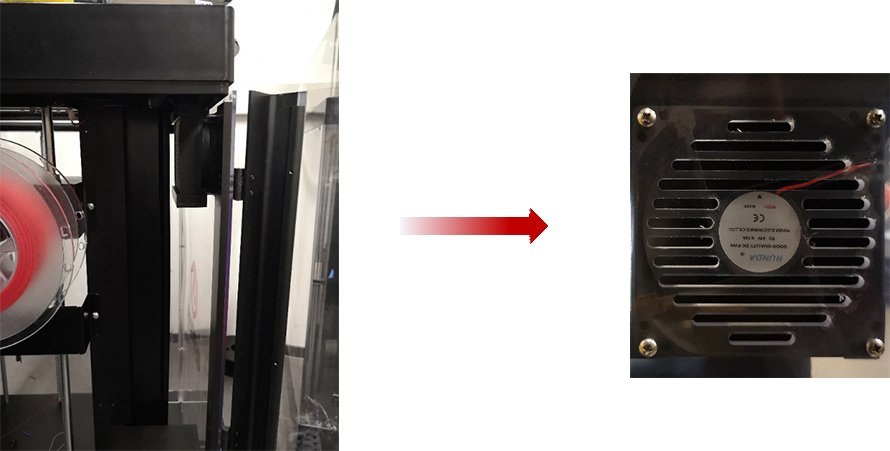

6) Z eno roko držite sistem filtrov in z drugo roko ponovno namestite 4 vijake.
7) Mala puščica na nalepki ventilatorja mora biti obrnjena navzgor. Pri tem bodite pozorni na kabel ventilatorja.
8. Namestite zadnjo/stransko ploščo.
1) Obrnite stroj v pokončnem položaju.
2) Ponovno pritrdite zadnjo/stransko ploščo in ponovno namestite pokrov elektronske škatle.
Vir: Raise3D.
