1. Izklopite tiskalnik.

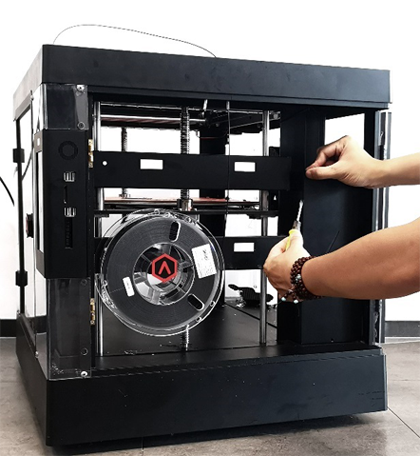

2. Nežno izvlecite pokrov v zgornjem levem kotu in vstavite izvijač s ploščato glavo, da odstranite pokrov.

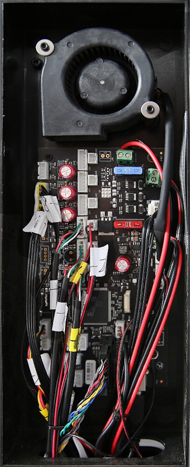

3. Plošča krmilnika gibanja je prikazana na spodnji sliki.

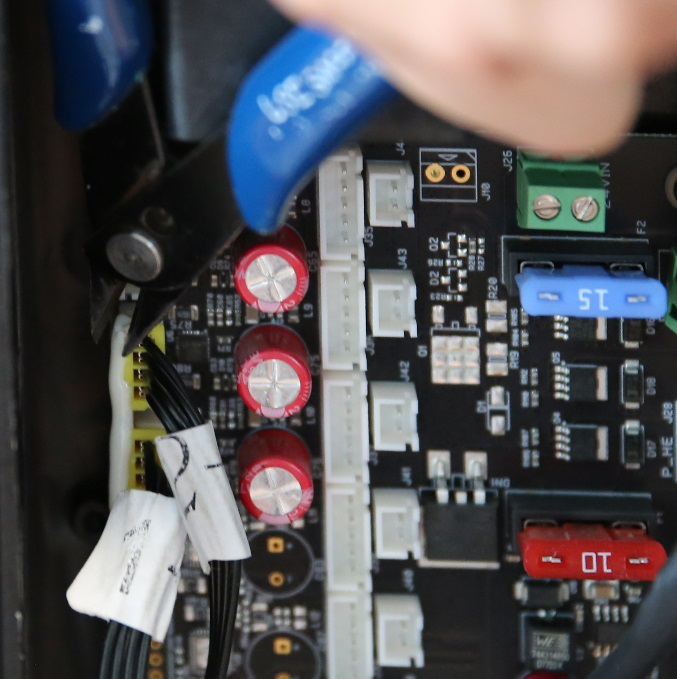

4. Odstranite lepilo na priključkih kablov in na sponkah.


5. Struktura plošče krmilnika gibanja.

Opomba:
1. Plošča krmilnika gibanja je razdeljena na tri dele.

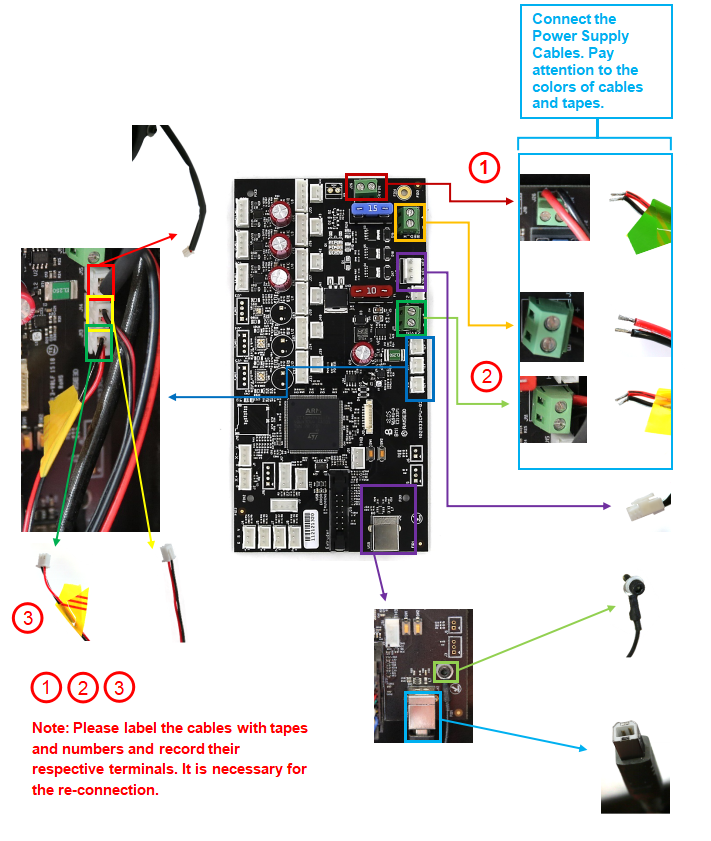

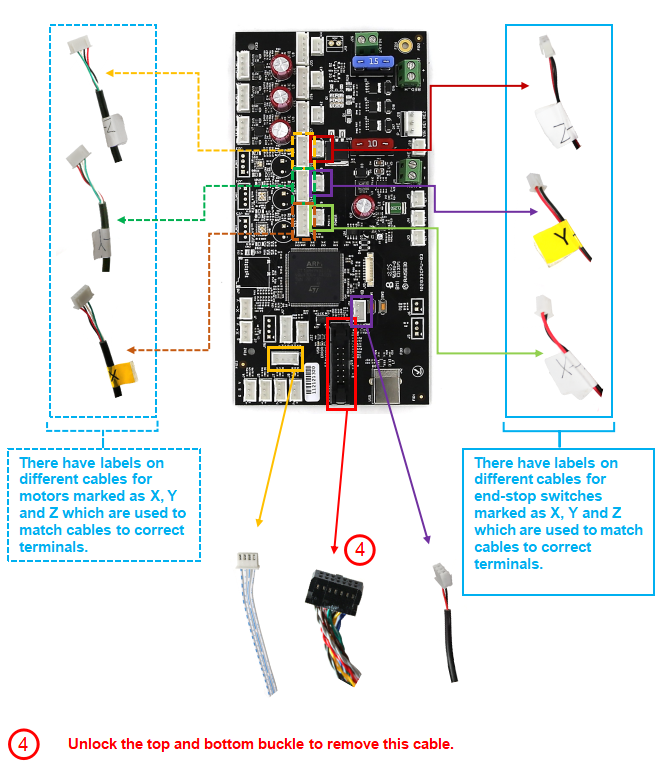

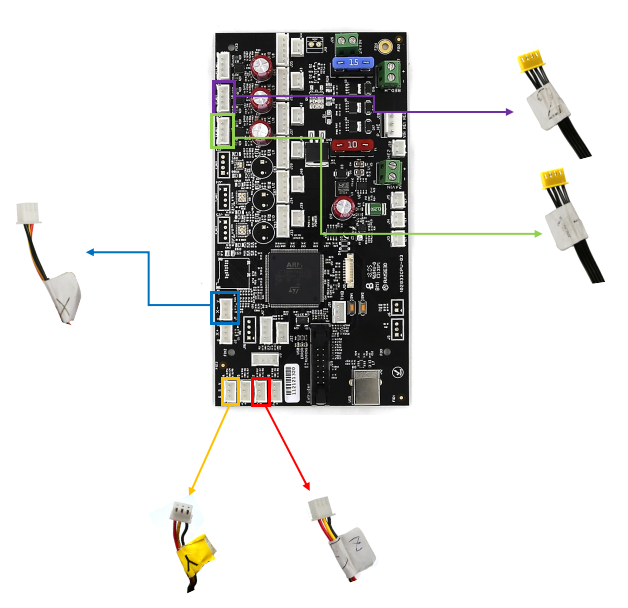

2. Najprej si oglejte naslednje slike, da dobite kratko predstavo o vseh napeljavah na plošči, nato lahko začnete odstranjevati žice.

1) Desni stranski deli:


2) Srednji deli:


3) Levi stranski deli


9. Ko potrdite kable na plošči krmilnika gibanja, jih previdno odstranite enega za drugim. Nato jo zamenjajte z novo ploščo krmilnika gibanja.

Vir: Raise3D.
